AC12V 0.8A Vacuum Electron Tube Valve Preamp Amplifier Board 6J1 Hoofdtelefoon Amp Parts Musical Fidelity Kit voor…

Specificaties:

Type: 6J1 buis (vervangingsmodel 6AK5, 6AU6, 5654 etc.)
Kanaaltypen: 2.0/stereo
Spanningsstroom: AC12V 0,8A of hoger
Power Interface: 5.5 * 2.5 plug
Afmetingen printplaat: 77 x 75 mm/3,03 x 2,95 “

Instructie :
1, AC 12V-ingang: met behulp van DC 5.5 * 2.1-aansluiting en AC 12V-transformator, kunt u ook AC 12V-transformator zonder stekker gebruiken, u hoeft alleen maar het netsnoer op de printplaat te lassen. DC-voedingsingang kan niet worden gebruikt of zal niet werken.
2, Sound Channel Input: aangesloten op mobiele telefoon, computer, MP3, MP4 en vele andere muziekspelers.
3, Geluidskanaaluitgang: aangesloten op de audiosignaalingang van de vermogensversterker.
4, Aan/uit-schakelaar/volumeknop: Draai de knop linksom om het volume te verlagen en blijf draaien totdat u het geluid “tik” hoort om uit te schakelen. Draai de knop met de klok mee totdat je het geluid “tik” hoort om in te schakelen en blijf draaien om het volume te verhogen.

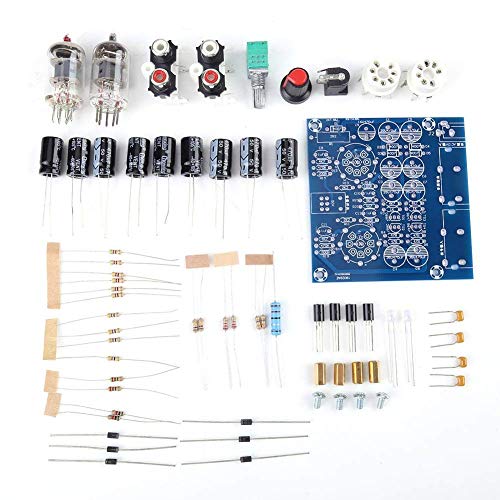

Pakket bevat :
1 x printplaat
1 x 2W 2,2Ω metaalfilmweerstand
6 x 1N4007 grote stroomdiodes
6 x 4.7K-weerstanden
2 x 1K-weerstanden
4 x 47Ω weerstanden
2 x 2,2K weerstanden
2 x 470K-weerstanden
2 x 100K weerstanden
2 x 200Ω weerstanden
9 x 50V 470UF condensatoren
4 x 50V 1UF monolithische keramische condensatoren
2 x D667-transistors
2 x B647-transistors
1 x 50K potentiometer
2 x 3 mm blauwe LED
1 x DC005-voedingsconnector
2 x buisvoet
2 x 6J1 buizen
2 x RCA-basis
1 set x afstandhouder en schroeven
1 x Potentiometerdop

【Productinstructies】: U kunt de 6J1 buizenvoorversterker aansluiten tussen geluidsbron en versterker, het filtert effectief de digitale smaak en de muziek en de menselijke stem zullen relatief goed zijn
【Geweldige prestaties】: Acht 470UF condensatorfilter is zeer schoon, uitstekend voedingssysteem leidt niet tot brommen, filamenten worden gevoed met DC 12V en moeten in serie worden aangesloten om ruis te verminderen
【Matched Transformer】: Deze AC12V 0.8A vacuüm elektronenbuis voorversterker versterkerbord maakt gebruik van DC 5.5 * 2.1 socket en AC 12V transformator, u kunt ook AC 12V transformator zonder stekker gebruiken, u hoeft alleen maar het netsnoer op de printplaat te lassen
【Leuke kit】: Deze 6J1 hoofdtelefoonversterker onderdelen muzikale getrouwheidskit wordt geleverd in delen, zodat u ze zelf kunt samenstellen, en u kunt genieten van het proces van het bouwen van uw eigen buizenversterker
【Uitstekende condensator】: De koppelcondensator is een elektrodeloze elektrolytische condensator met hoge frequentie en lage weerstand
