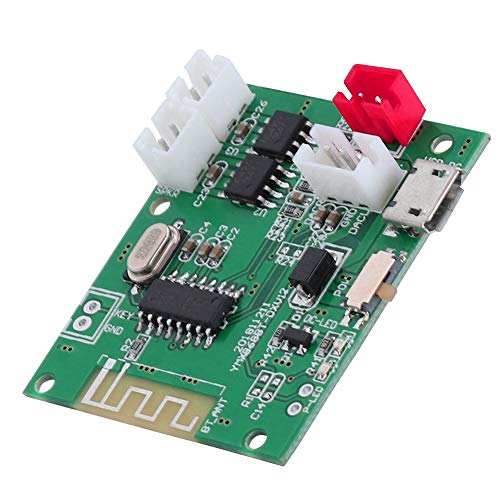

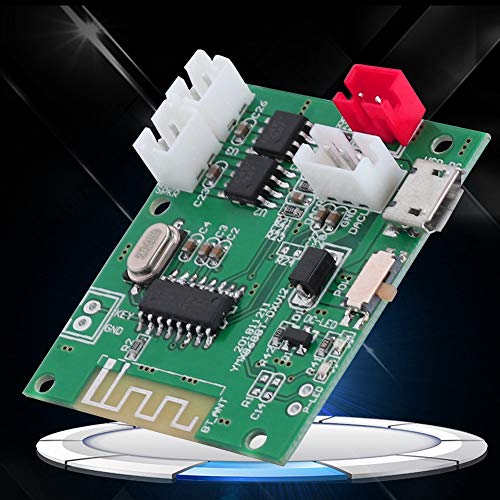

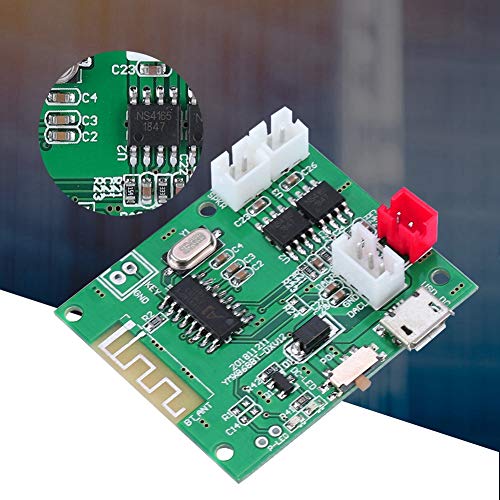

Power Amplifier Board, Bluetooth 5.0 2 * 5W Amplifier Board AUX Audio Input Power Amplifier Board 3.7V-5V, Handsfree…

Specificatie: Materiaal: PCB
Bluetooth: 5.0
Spanning: 3,7 V-5 V
Huidig: 1.5A-2A
PCBA-maat: ca. 40 * 34 * 9 cm/15,75 * 13,39 * 3,54 inch (inclusief terminal)
Gewicht pakket: ca. 40 g

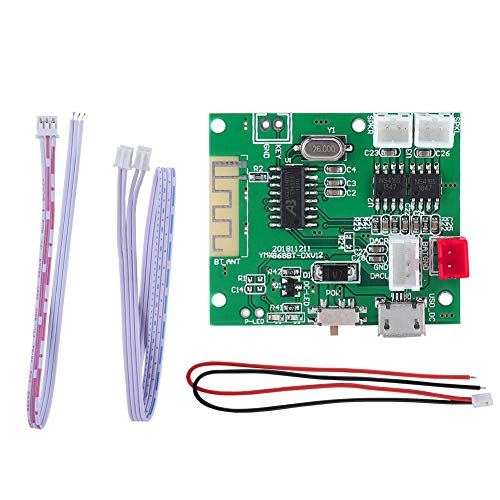

Pakketlijst:
1 * Power Amplifier Board
1 * kabel

Let op:

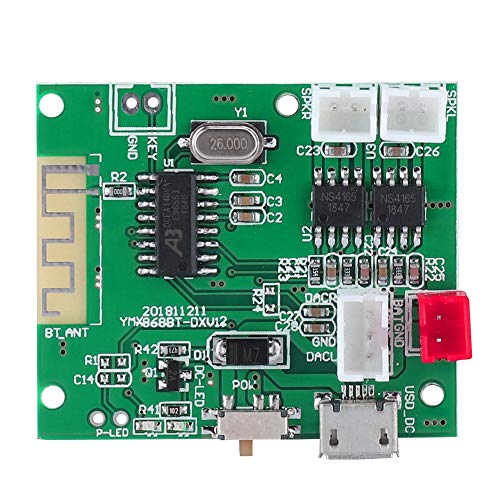

1) Rode 2P-stoel BAT is aangesloten op de positieve positieve voeding van 3,7 V tot 5 V +, GND is aangesloten op de negatieve pool; witte 2P-stoel is verbonden vanaf de onderkant met de bovenste L-O-/L-O + en de witte 2P is R-O-/R-O +.
2) Werkspanning lithiumbatterij 3,7 V of gereguleerde voeding DC DC 4,5-5V, stroom (600-700MA bij aansluiting op een luidspreker; 1,5-2A voor twee luidsprekers). Luidspreker op lithium met 4 ohm 3W + 3W, spanningsregelaar Vermogen 5V-luidspreker met 4 ohm 5W + 5W. Als de stroom niet genoeg is, zal er een sprong of instabiliteit van Bluetooth zijn, het moederbord zal altijd opnieuw opstarten of de geluidskwaliteit is niet goed/kapot/vervorming en andere slechte verschijnselen (als je dit probleem hebt, controleer dan je kracht); De spanning mag niet hoger zijn dan 5V, anders worden de hoofdchip en het versterker-IC en de bijbehorende componenten beschadigd. Let goed op.
3) Audio-uitgang: 3P-blok OUT audio-uitgang kan worden aangepast voor externe eindversterker, het midden is audio-aarde, links en rechts zijn respectievelijk L en R.

Voer het modelnummer hierboven inom zeker te weten dat dit past.

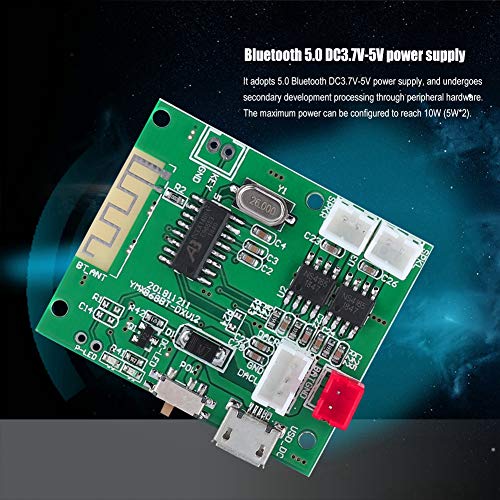

Het gebruikt 5.0 Bluetooth DC3.7V-5V voeding en ondergaat secundaire ontwikkelingsverwerking via randapparatuur. Het maximale vermogen kan worden geconfigureerd om 10 W (5 W * 2) te bereiken.

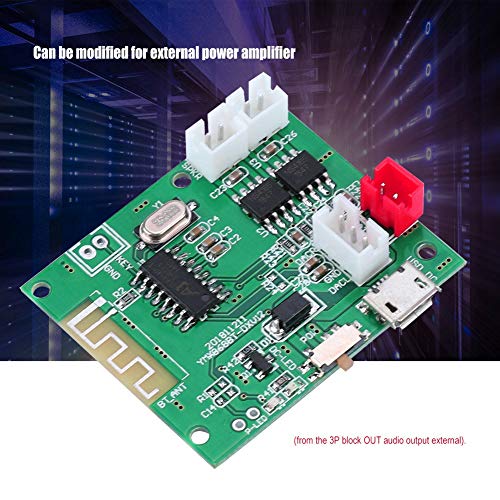

Kan worden aangepast voor externe eindversterker (vanaf het 3P blok OUT audio-uitgang extern).
Voeding: gelijkspanning (3,7-5V).
USB is de oplaadingang (de lithiumbatterij kan vanaf hier worden opgeladen wanneer deze op het rode stopcontact is aangesloten; het rode lampje brandt tijdens het opladen; het rode lampje brandt niet wanneer de batterij volledig is opgeladen).
De stroom moet 1,5A-2A of hoger zijn.
